湿纸巾作为一次性卫生用品，使用便捷的同时，具备比传统纸巾强数倍的清洁能力。其质地柔韧，不易破损，可以作为日常清洁用纸来擦拭物品、祛除污垢，广泛用于餐饮、酒店、民航、商务展会等领域。

湿纸巾因其便携、方便和多功能性，在日常生活和多个领域中都有广泛的应用，需求量极大。那么为了保证湿纸巾折叠机快速高效、稳定可靠地生产运行，折叠机控制系统中的IO模块需要解决如下痛点问题：

1. 机器速度

‌

现代湿纸巾折叠机设计旨在提高生产效率，满足市场需求，因此速度是一个重要的性能指标。

要求折叠机动作快，那就需要极高的信号响应时间，德克威尔RS系列模块可做到11μs内的响应时间，可满足折叠机在高速下正常使用。

2.工艺复杂

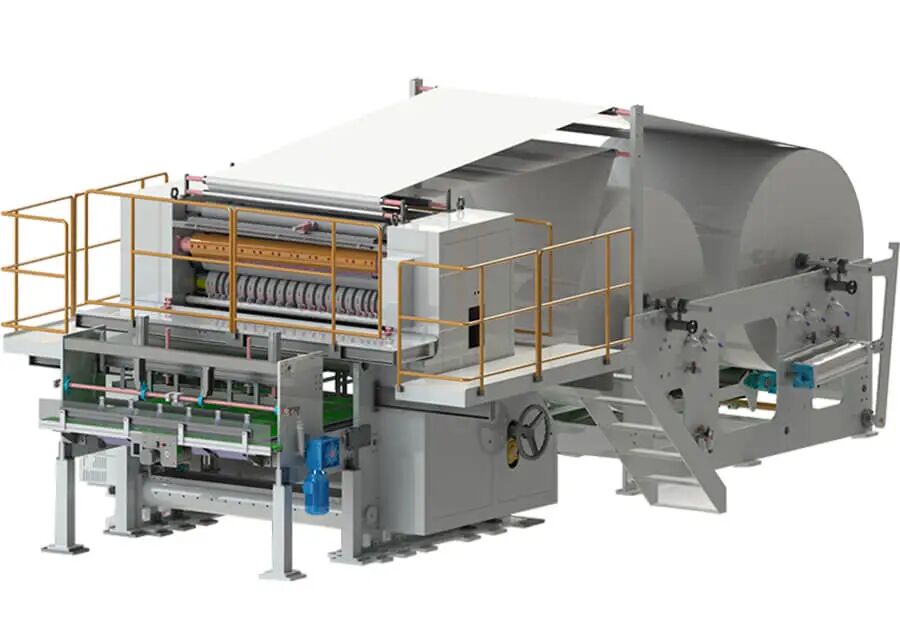

纸巾折叠机工艺较为复杂，主要由传送带、折叠装置、定位装置和裁切装置等组成。传送带负责将纸巾送入机器内部，折叠装置根据预设的比例进行折叠，定位装置确定折叠位置，裁切装置则切除多余部分，确保折叠整齐美观。整个过程通过控制器、传感器和驱动器等电气部分进行精确控制‌。

折叠机控制系统中传感器类型多，单个工位需要数字和模拟量混用。RS系列模块地长款底座支持两插槽同时使用，支持数模混用，成功适应该工艺端的要求。

3.维护成本高

折叠机设备是确保纸巾折叠效果的重要工具，因长期高速使用，这种设备的耐用性和稳定性需要达到较高的要求。使用传统IO在维护设备时需要整体更换，增加了时间成本和人工成本，维护成本非常高。

高质量的纸巾折叠机通常采用先进的自动化操作，减少了人为错误导致的损坏，同时良好的维护可以延长其使用寿命。德克威尔RS系列模块支持热插拔，可以在不中断系统运行的情况下方便地移除或更换设备，大大降低了维护成本，提高了系统的可用性和灵活性‌。

4.电气布局复杂

折叠机需要配合数字量输入点做产能监控，需要两线制和三线制传感器，如果接线使用常规IO，需要外接端子排供电，电气布局较为复杂。

德克威尔RS系列模块的IO端口本身自带24V供电，支持两线三线传感器，在现场应用非常灵活性，适应更多工业场景。

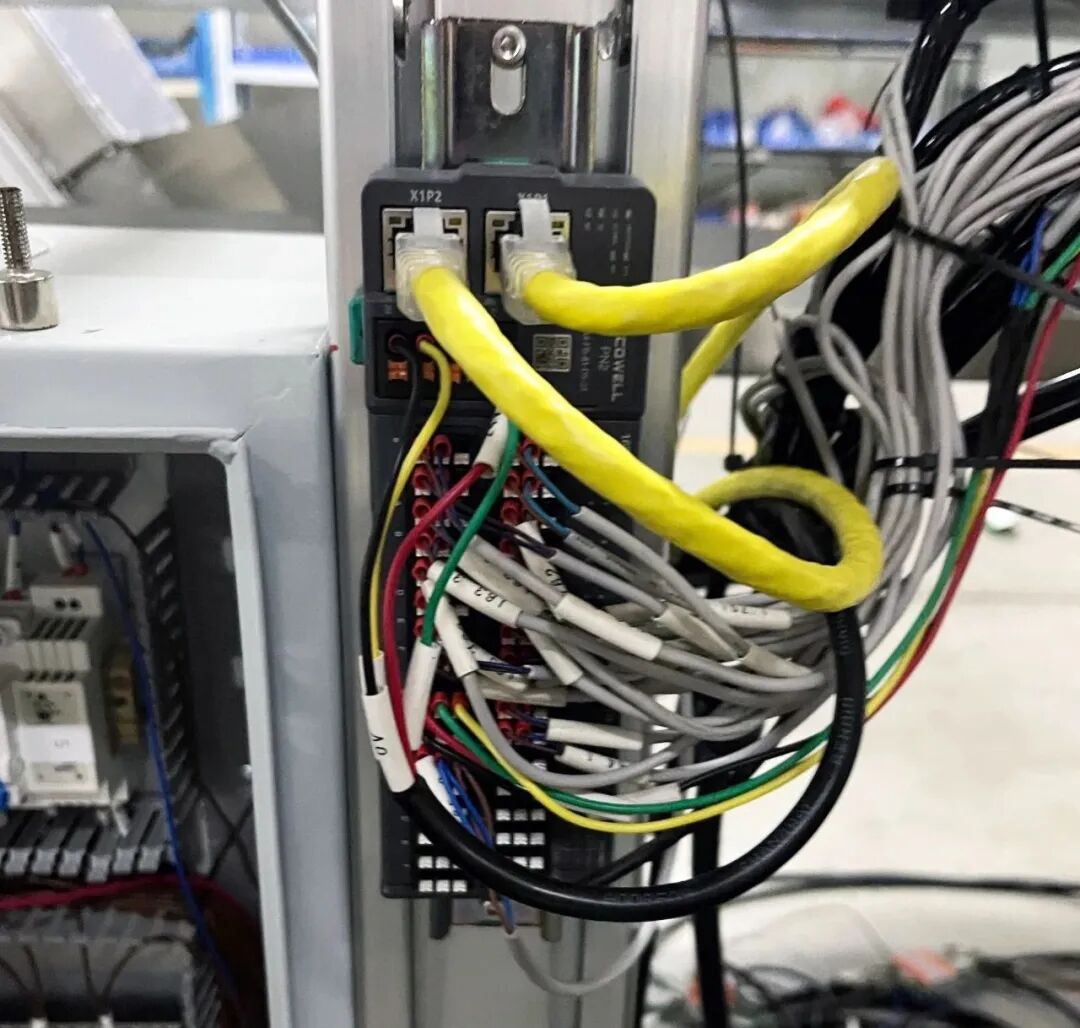

在该项目中，该自动化系统负责湿纸巾折叠，搭配约24台德克威尔RS系列IO模块使用。RS系列模块负责采集折叠工位信号及控制输出，包括片数设定，每片高度，校长校正，布长设定，叠数设定，开机状态，计数等。

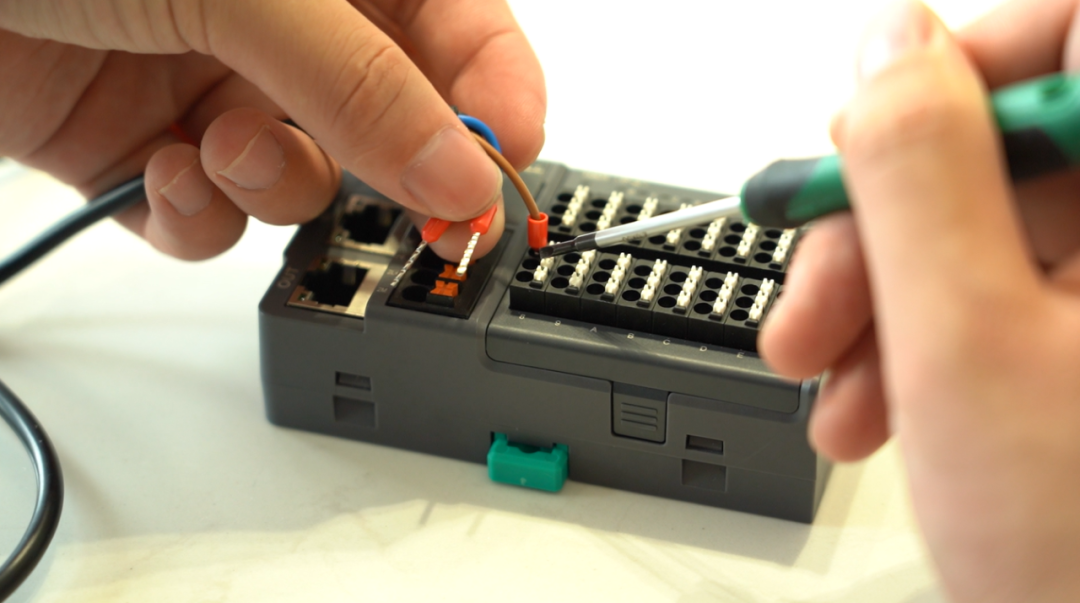

其中，此项目中的RS系列模块面板采用三位一体欧式端子，使用过程中极大地节约电气柜内空间和公共端接线端子的使用，为客户降本增效。面板状态指示灯能够丰富诊断，方便现场人员调试，节约时间。

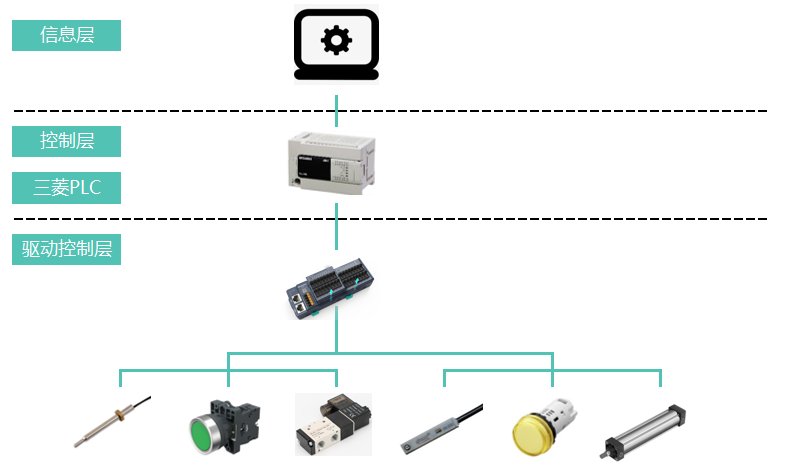

主站：三菱PLC

适用工艺段：湿纸巾折叠工艺

项目IO配置：

EC2-16DI(N-2)-16DI(N-2)

CL2-16DI(N-2)-16DI(N-2）

EC2-16DO(N-2)-16DO(N-2)

CL2-16DO(N-2)-16DO(N-2)

数量24台；

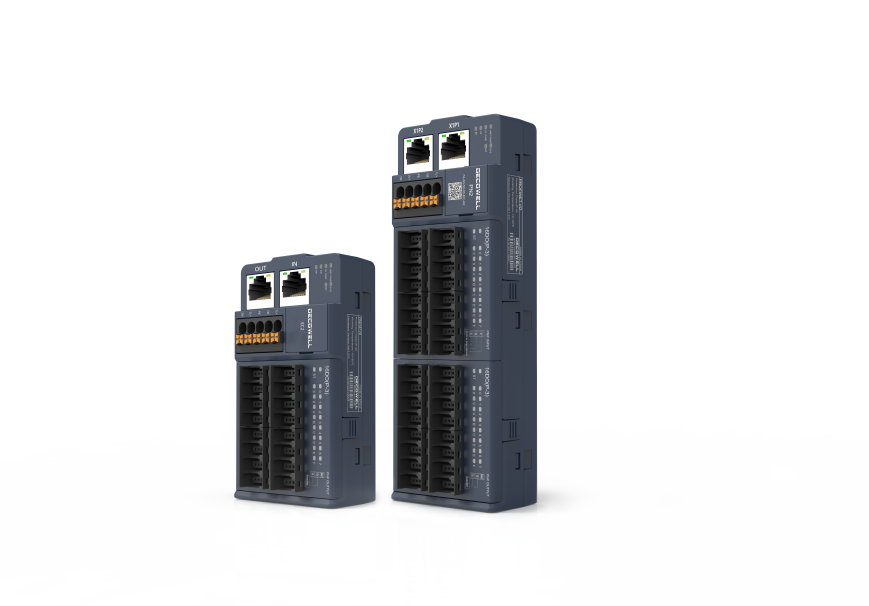

RS系列多功能一体式IO采用分体式设计，支持热插拔功能，可实现不同类型信号、端子混合使用。

产品特点：

1、分体式设计，支持热插拔，按需搭配，任意组合；

2、支持多种段子类型，支持长短款底座；

3、模块种类丰富，满足各场景应用；

4、信号类型任意搭配；

5、灵活选择三种安装方式；

6、体积小巧，节省约60%的安装空间；

7、搭配防尘罩，可柜外安装；
