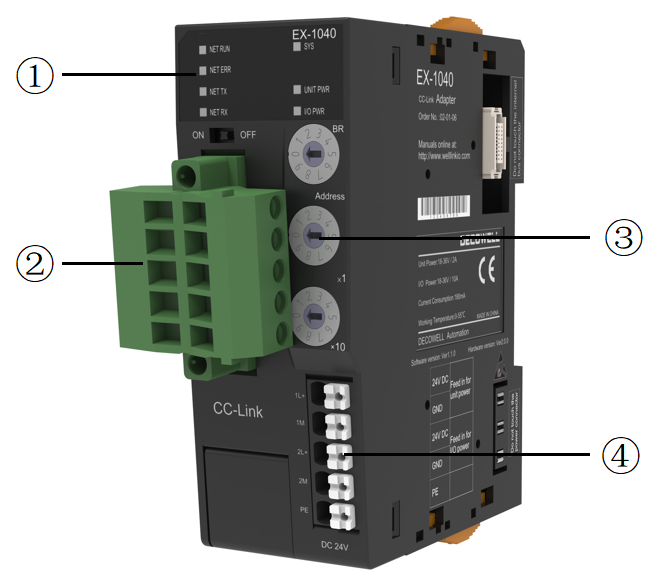

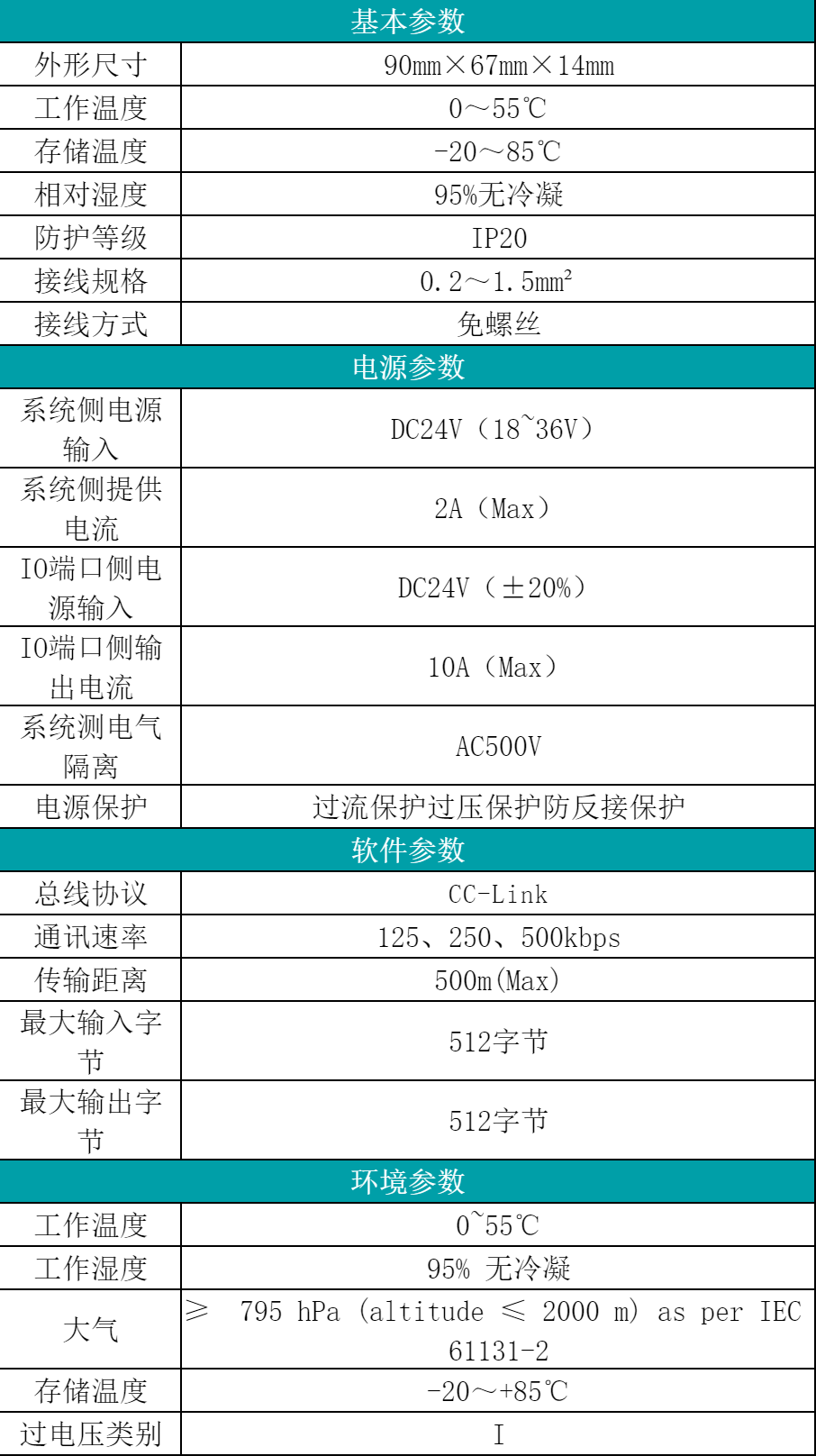

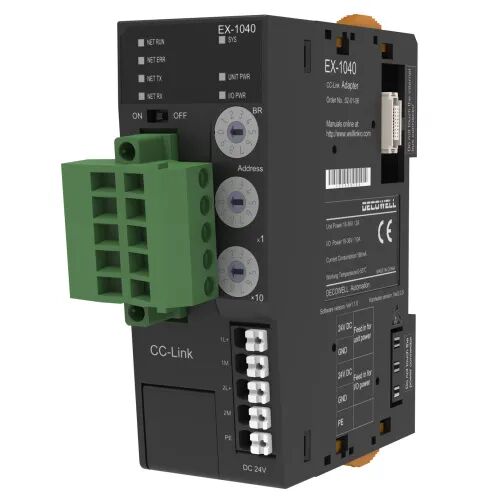

EX-1040是CC-Link总线适配器模块，每个模块最多可扩展32个输入输出模块。

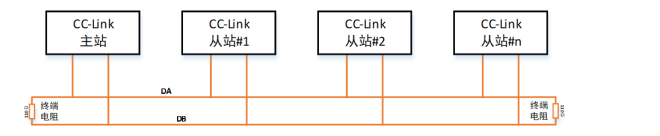

CC-Link是一种工业自动化领域使用的现场总线协议，用于实现设备之间的数据通信和控制。CC-Link协议主要用于工业自动化系统中的实时控制和监测，包括传感器数据采集、控制命令下发、机器状态监测等。

CC-Link协议具有高速、高可靠性和高灵活性等特点，广泛应用于工业机器人、数控机床、自动化生产线等领域。

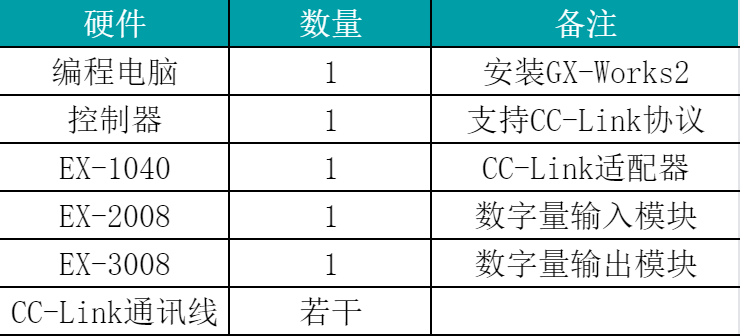

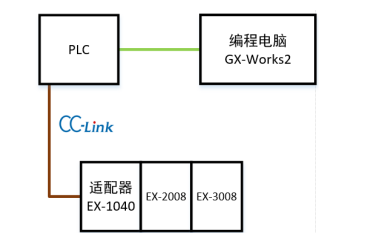

今天介绍德克威尔EX-1040模块与GX-Works连接及其配置。

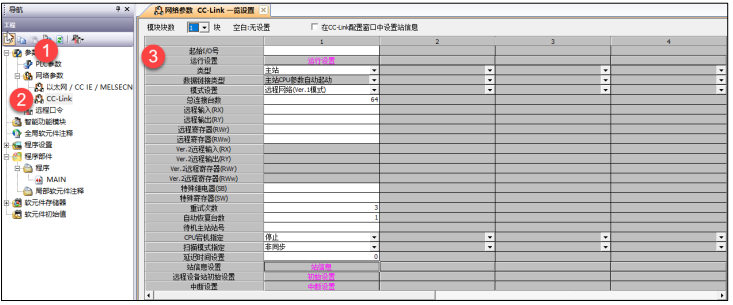

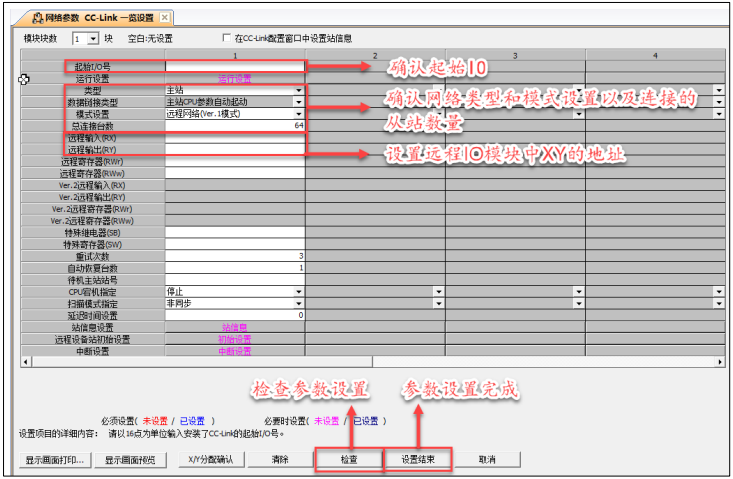

打开 GX-Works2 软件，选择实际现场的 CPU 型号，完成后在工程左侧导航栏中“参数”>“网络参数”>“CC-Link”，在 CC-Link 参数设置窗口中配置 CC-Link从站设置参数，CC-Link 网络参数。

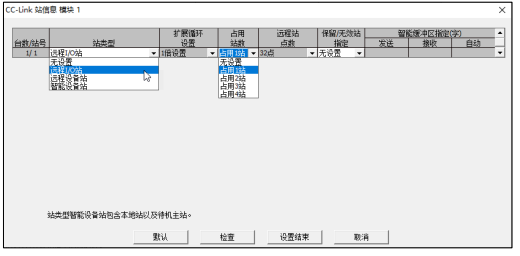

配置从站信息，在CC-Link参数设置界面中选择“站信息”，可以配置站类型等参数。

从站参数具体配置可以参考，EX-1040作为远程设备站的设定规则如下:

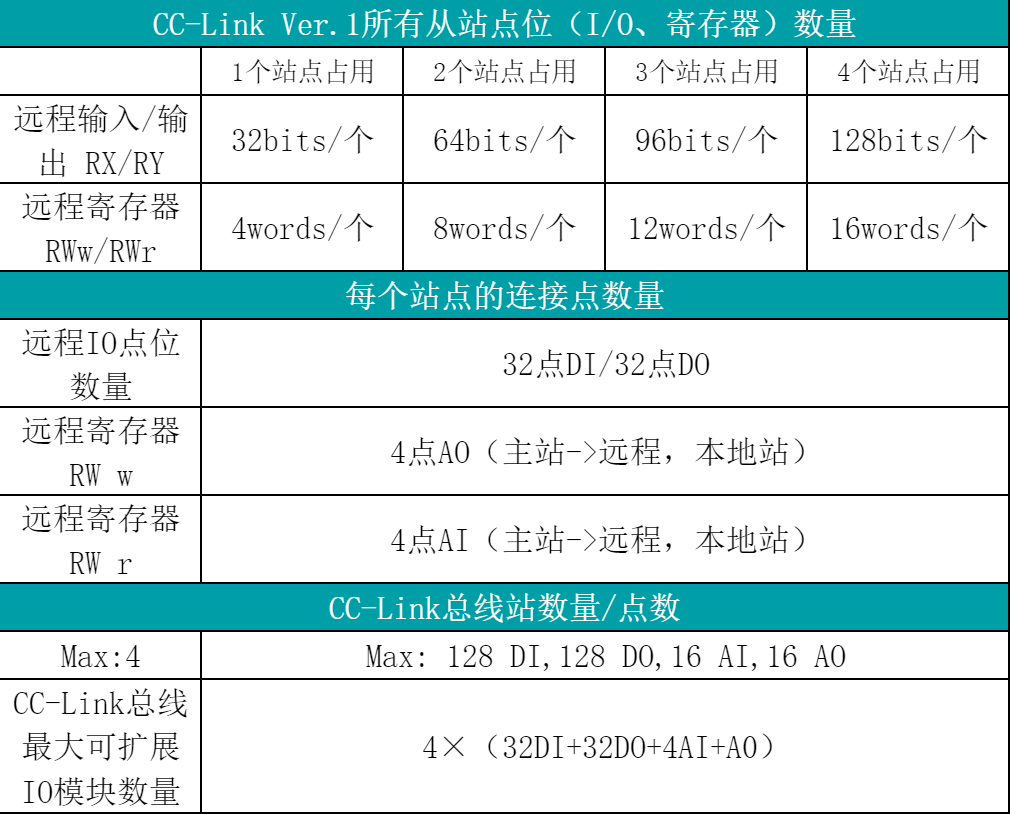

CC-Link适配器 EX-1040 在三菱 GX-works 软件内的站信息为远程设备站，一站为32 个点，此处可根据用户在 EX-1040后挂接的具体IO点位来设定，最大可设置4个逻辑站,单个逻辑站包含 32 点位,最多可接4×(32DI+32D0+4AI+4A0)。

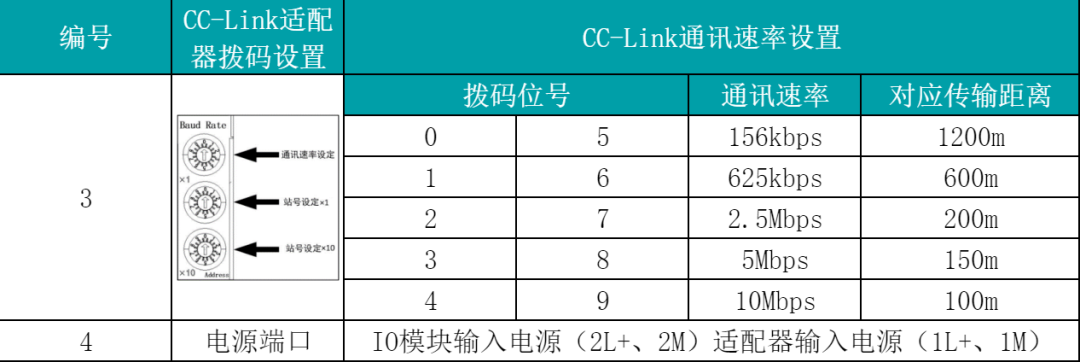

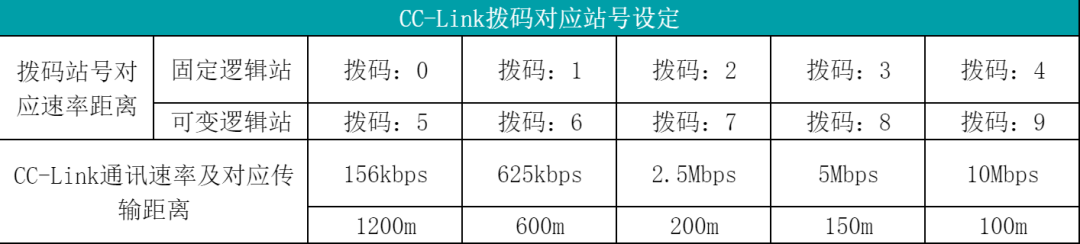

CC-Link远程IO适配器支持两种逻辑站设定，根据波特率拨码前五位和后五位决定。拨码前五位对应了五层通讯速率，为固定4个逻辑站，数量默认不可更改;当拨码到后五位时，逻辑站数量可根据实际需要进行更改，通讯速率仍旧对应前五位速率，逻辑站可根据需要进行灵活配置。一组16点位数字量输入输出为一个逻辑站，一组4通道模拟量为一个逻辑站。

例如:当 PLC 后连接了五组 EX-1040,一组 EX-1040 挂接了 EX-200H、EX-300H、EX-4414、EX-5414 另外两组组同样配置，此时，通讯速率需要根据主站对应。

拨码设置完毕后，根据 EX-200H、EX-300H、EX-4414、EX-5414 得知，IO 模块有一组 32 点位输入输出，一组4通道模拟量输入，一组4通道模拟量输出，逻辑站数量取最大值，为 1组逻辑站，则每组 EX-1040 拨码位号需要两位间隔，具体为第一组站号为1，第二组为2，第三组为3，依此类推进行设置。
