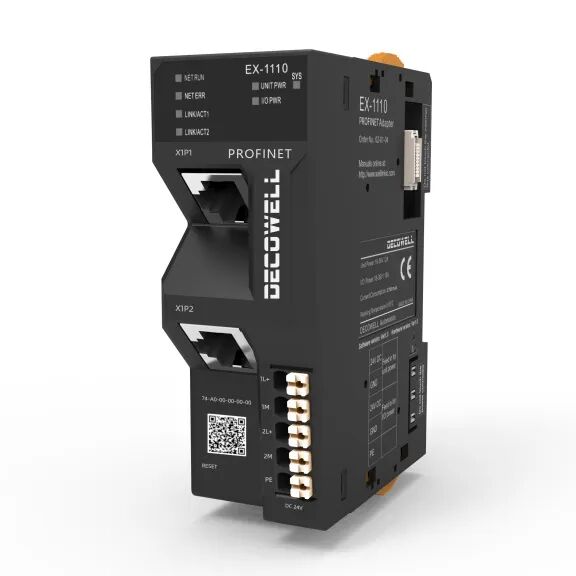

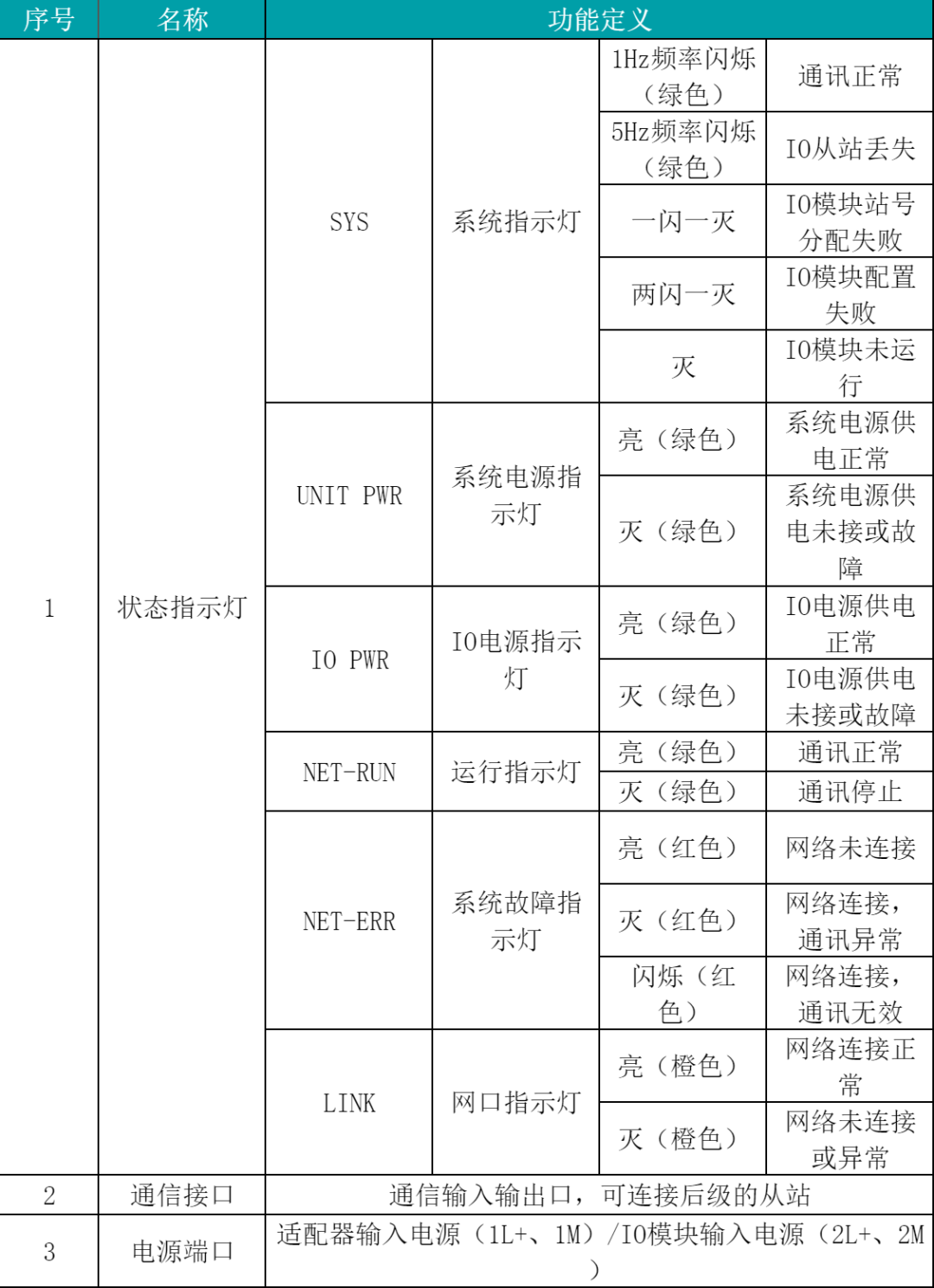

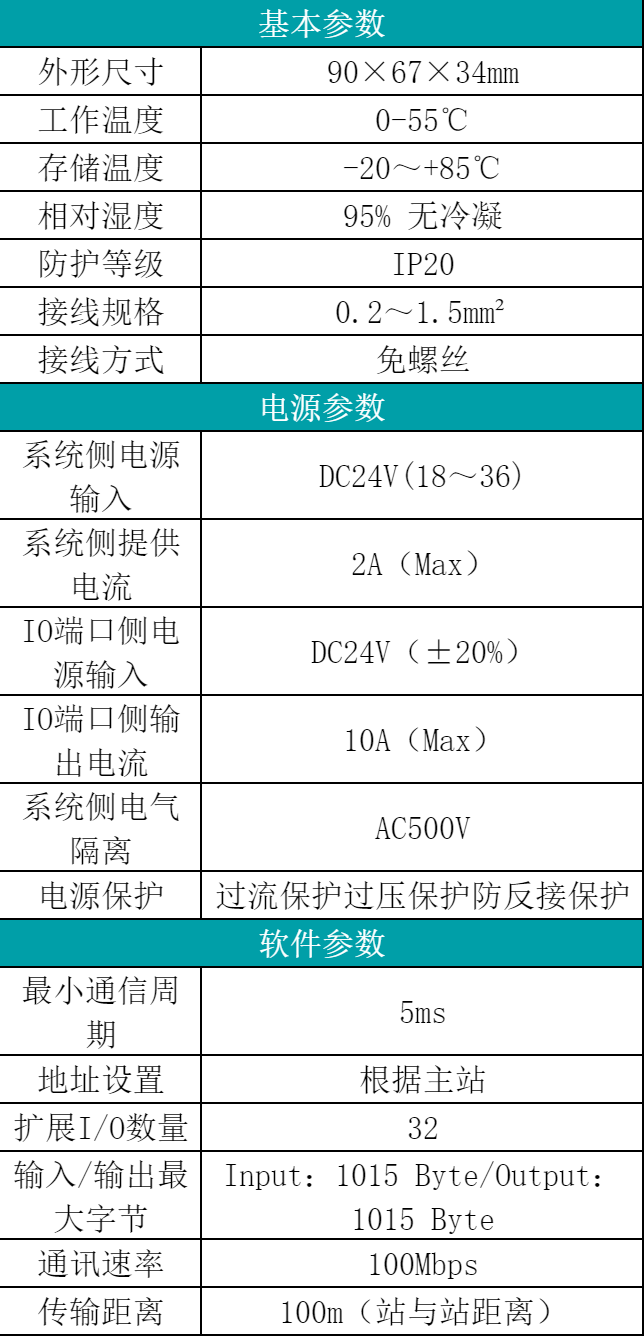

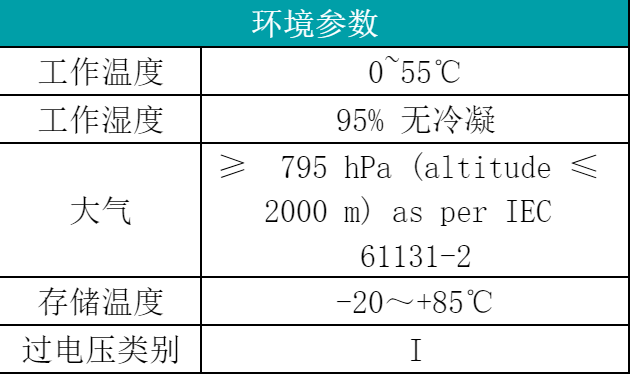

EX-1110是PROFINET总线适配器，每个模块最多可扩展32个输入输出模块。

PROFINET总线协议在工业环境中优势显著。它提供高速实时数据传输，兼容性好，可灵活组网。具备高可靠性与稳定性，能及时诊断与监控。有效提升生产效率与质量，保障工业生产的稳定运行，是工业自动化的关键技术之一。

今天介绍德克威尔EX-1110 PROFINET总线适配器的组态及操作演示。

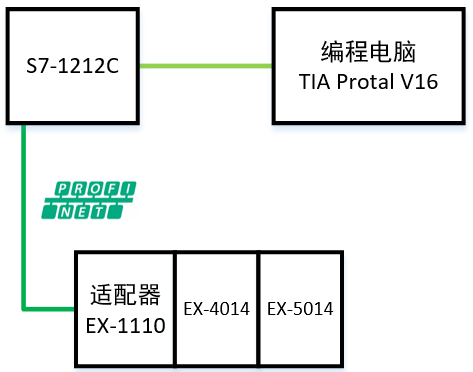

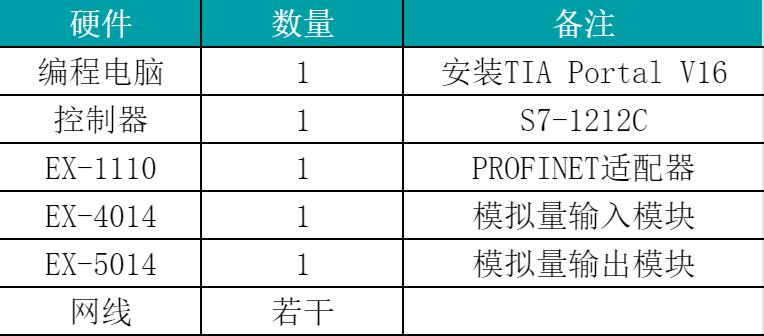

3.安装GSD文件

打开TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，如图所示。

4.新建工程与设备组态

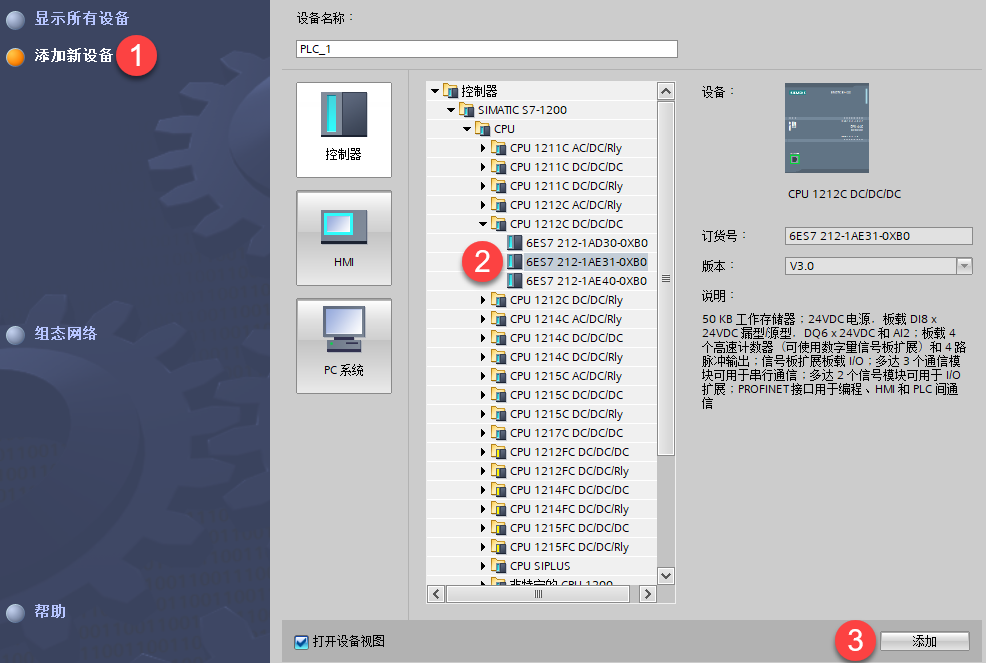

打开TIA Portal V16，选择新建工程并组态。

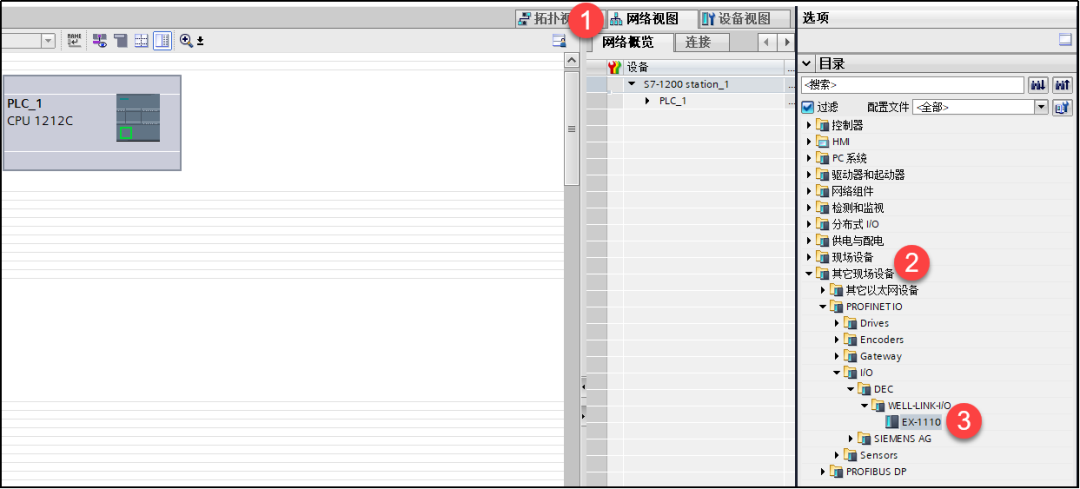

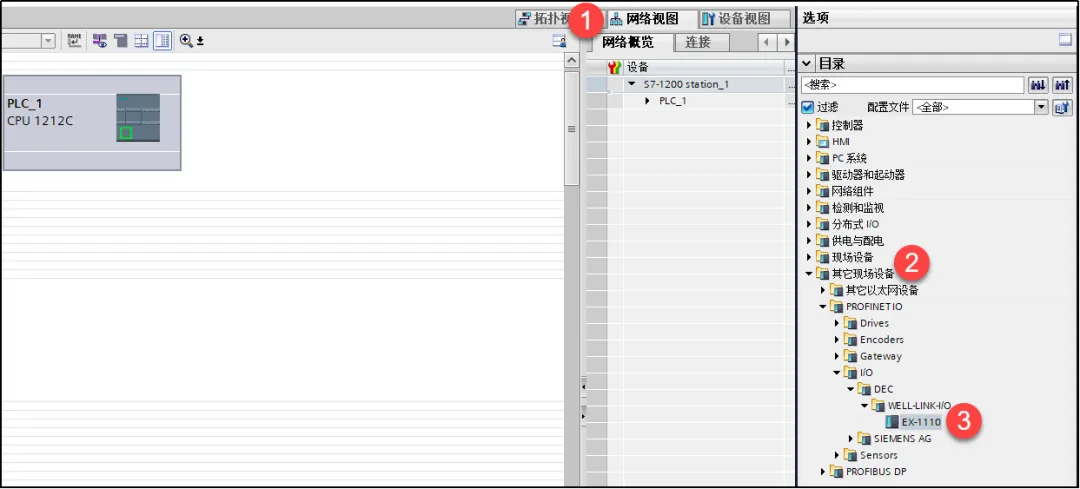

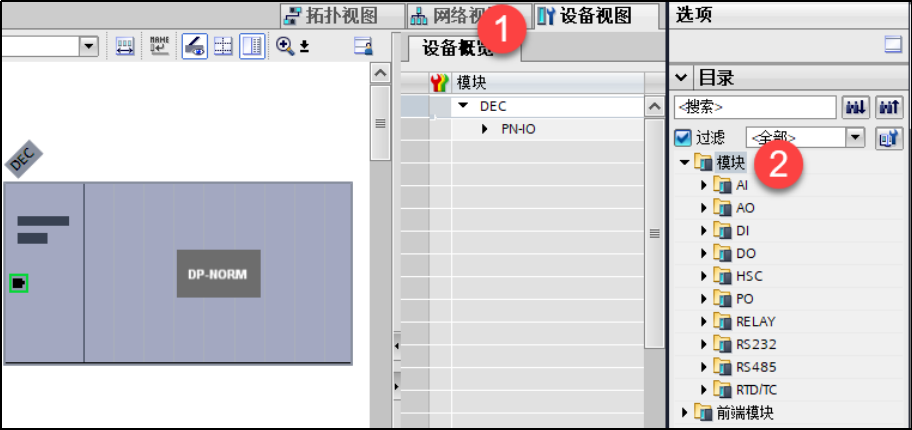

组态设备，在网络视图中展开硬件目录，并选择适配器，如图4-1-4所示，双击适配器进入设备视图中组态I/O模块。

在网络视图中为I/O分配控制器，鼠标单击I/O模块中“未分配”，选择PLC_1.PROFINET接口_1。

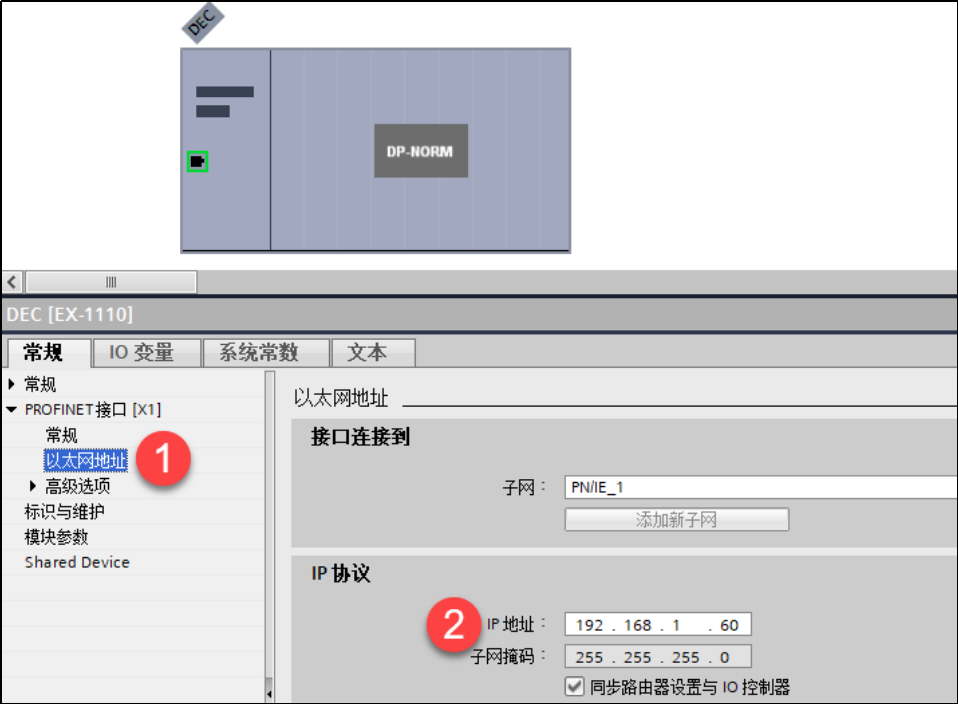

设置I/O模块的IP地址，在设备视图中，鼠标双击模块进入属性视图中。

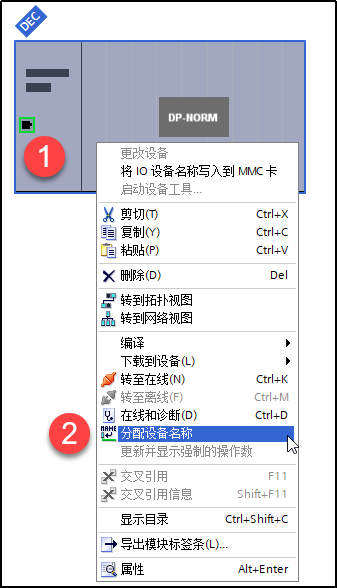

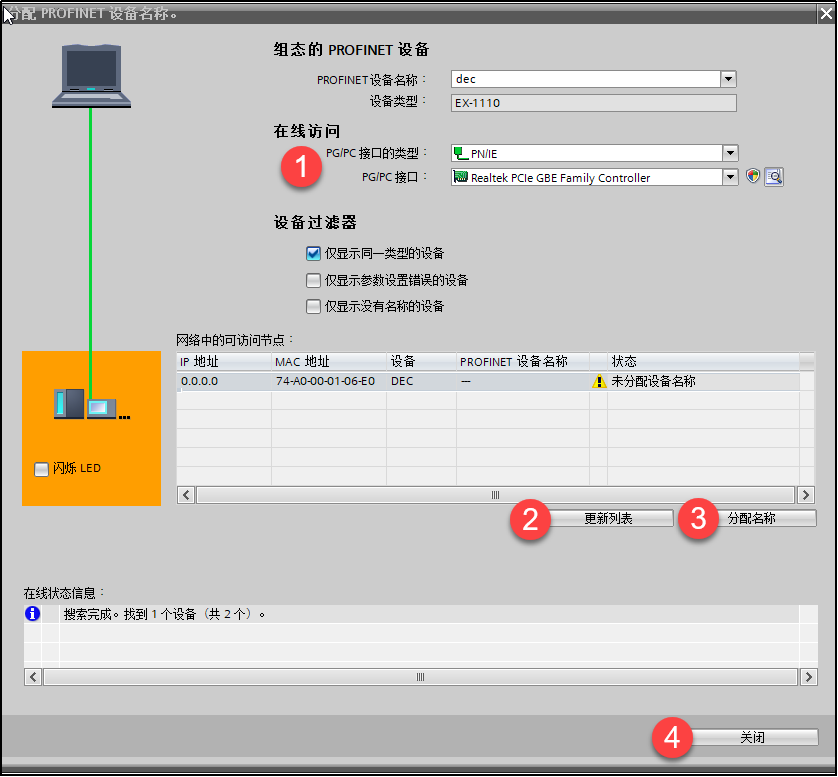

远程I/O模块分配设备名称，右键模块选择“分配设备名称”，选择接口类型以及更新列表并分配名称如图所示。

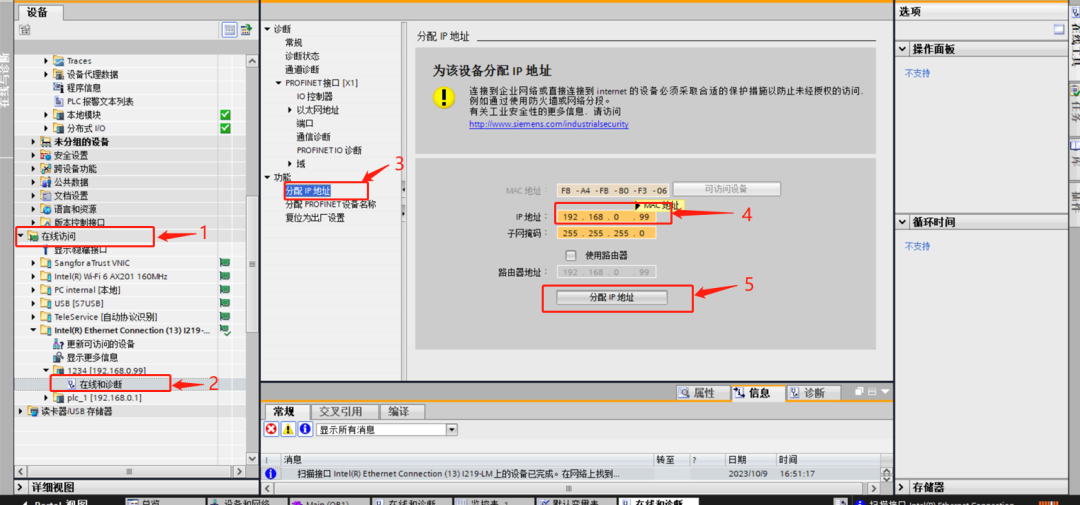

注意：建议通过在线访问修改IP。

5.程序下载与设备监控

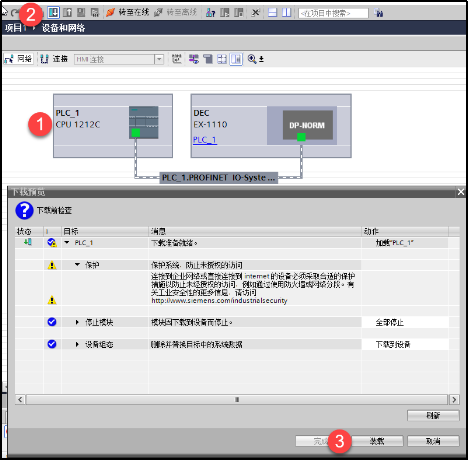

网络视图中选择所有设备并下载，如图所示，程序下载完成后启动CPU运行，并转至在线监控通讯是否正常。

Step7 200smart与EX-1110连接及其配置：

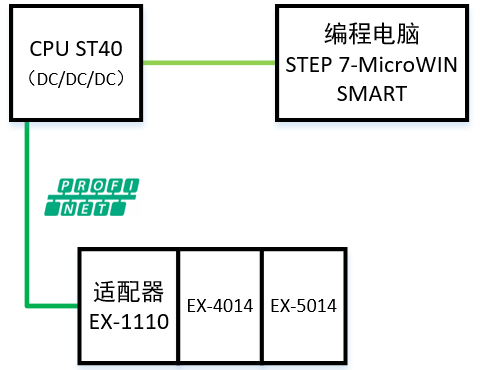

1.通讯连接图

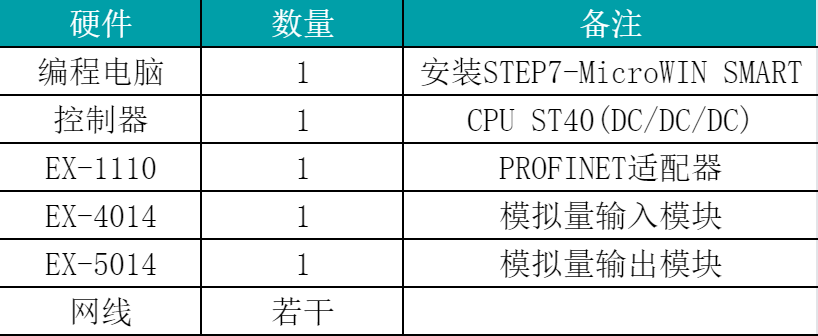

2.硬件配置

3.安装GSD文件

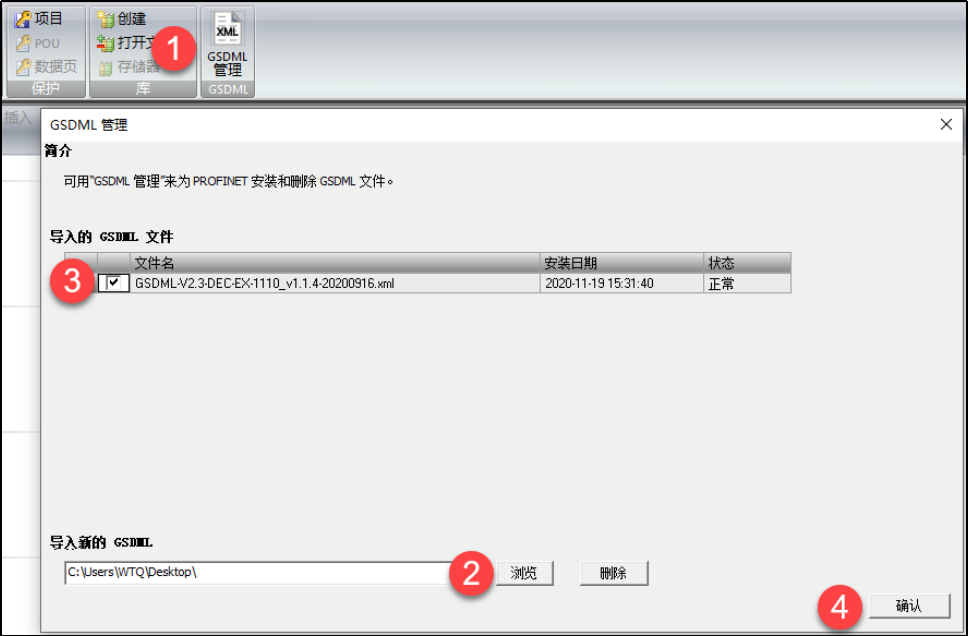

打开STEP7-MicroWIN SMART，菜单栏中选择“GSDML管理”。

4.分配设备名称

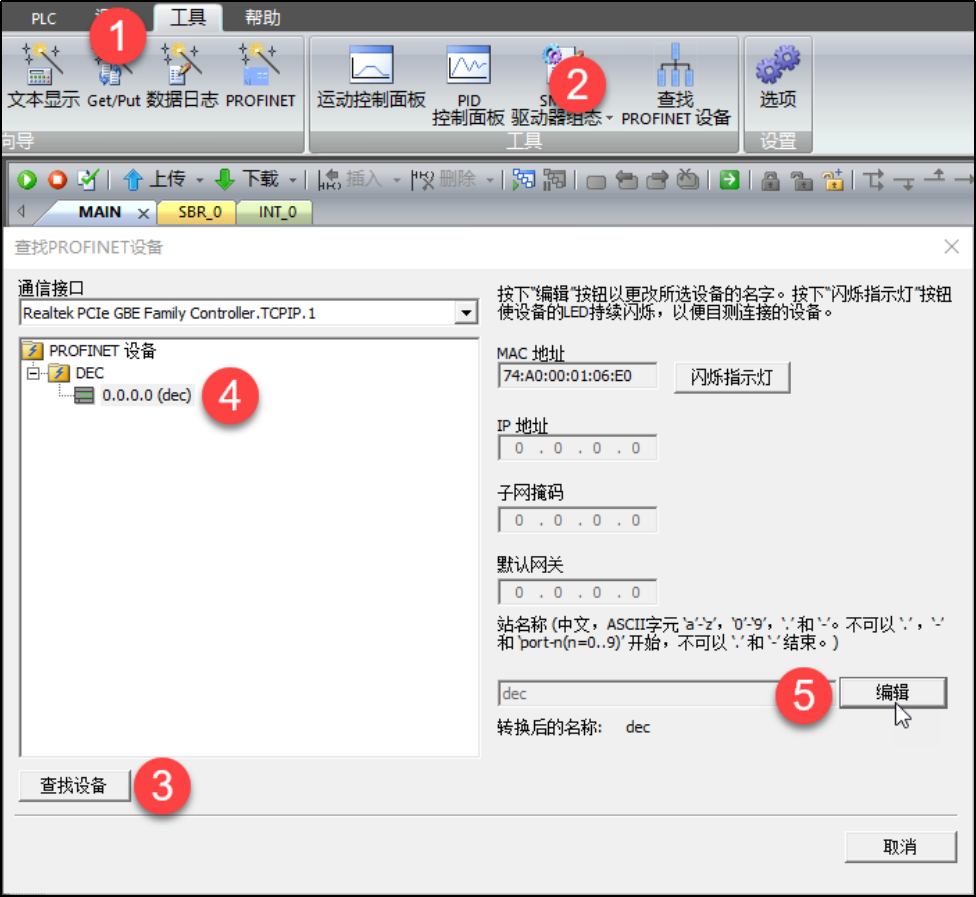

在菜单栏中选择“工具”>“查找PROFINET设备”，在窗口中选择与模块连接的网卡并查找设备，选择网络中的模块并编辑其设备名称，如图所示。

注意：

①选择网卡时，同一个网卡会出现两个选项，如下图所示，这里选择不带Auto的网卡。

②设备名称分配完成后，注意在组态I/O模块时，使用的设备名称必须与上述分配的名称一致，否则PLC将无法正常与I/O模块通讯。

5.新建工程与设备组态

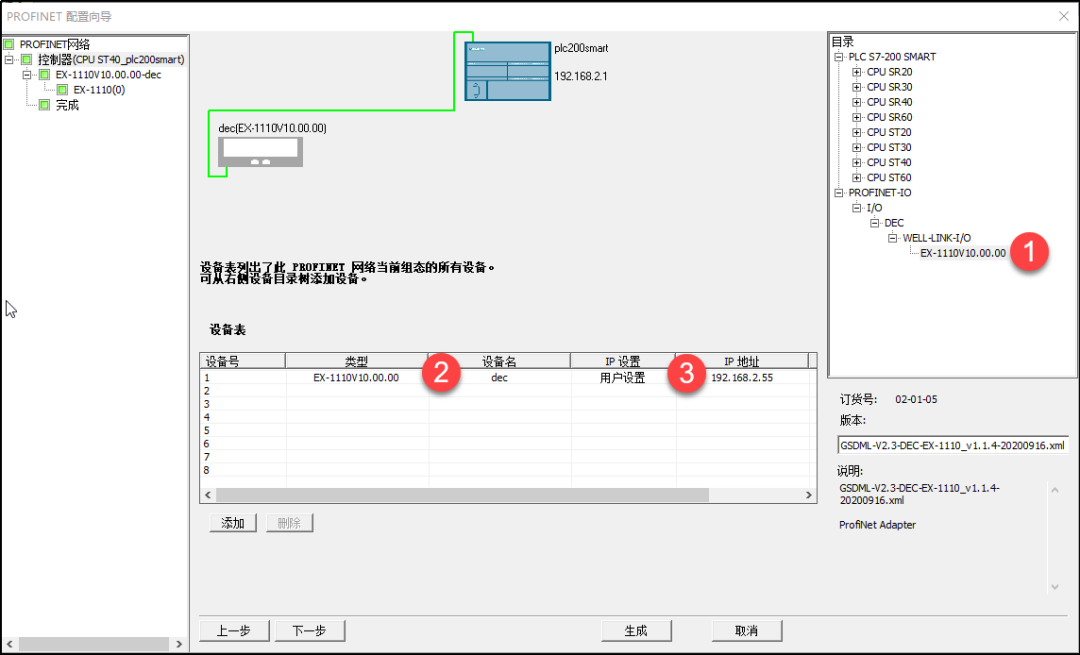

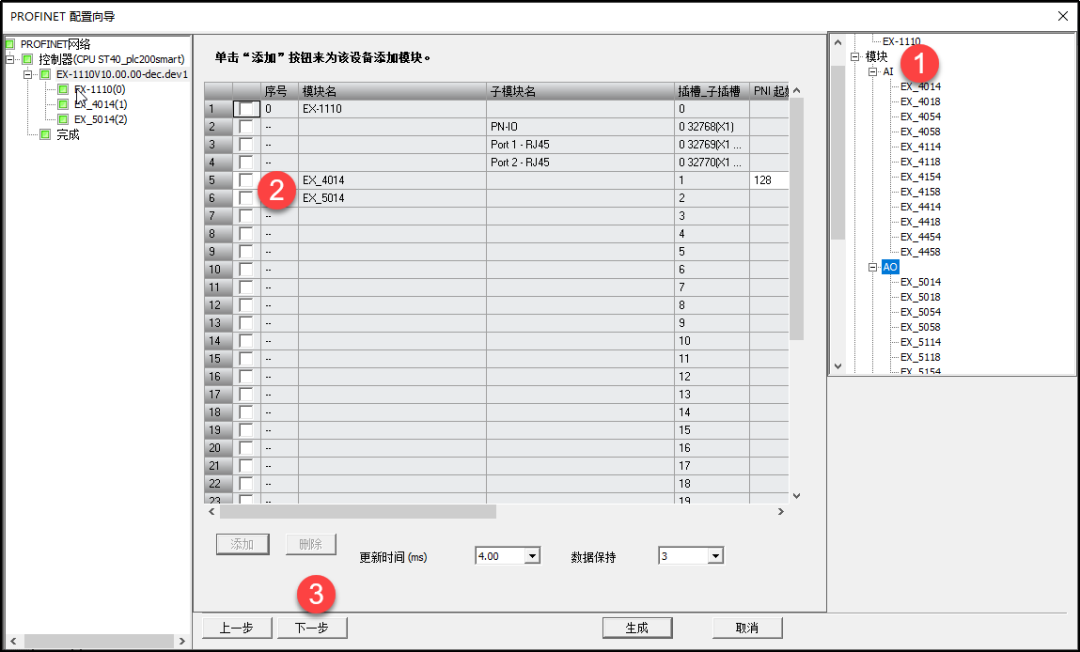

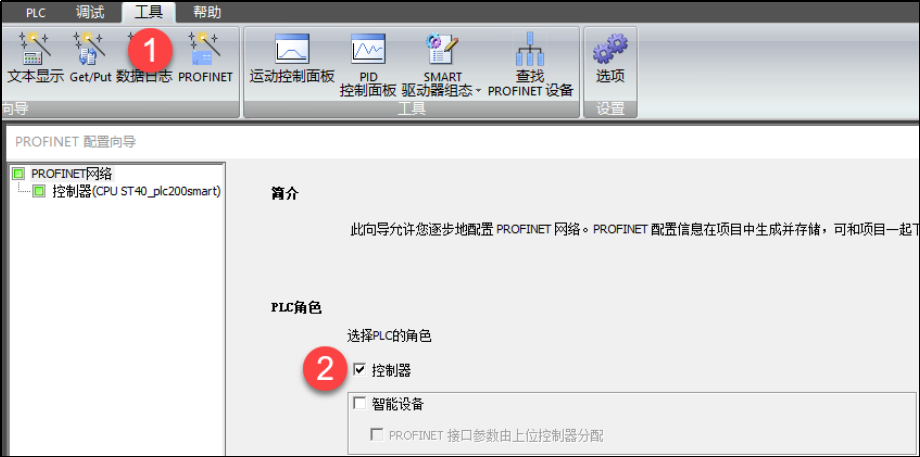

菜单栏中选择“工具”>“PROFINET”，选择PLC角色为控制器，如图所示，添加适配器并分配设备名称（需与上面步骤4中分配的设备名称一致）与IP地址，添加I/O模块，最后选择生成。

6.程序下载

在菜单栏中选择“PLC”>“下载”，并在通讯窗口中选择“查找CPU”，选择需要下载程序的PLC，并下载程序。

注意：使用STEP 7-MicroWIN SMART组态200 SMART的PROFINET通讯时，PLC的CPU固件版本需≥V2.4，对于固件＝V2.3，可以在线直接升级固件，对于固件＜2.3的，必须在CPU中使用存储卡更新固件。
