操作演示 | LS系列I/O模块手持设备使用演示，方便现场调试！

LS系列离散式I/O手持设备

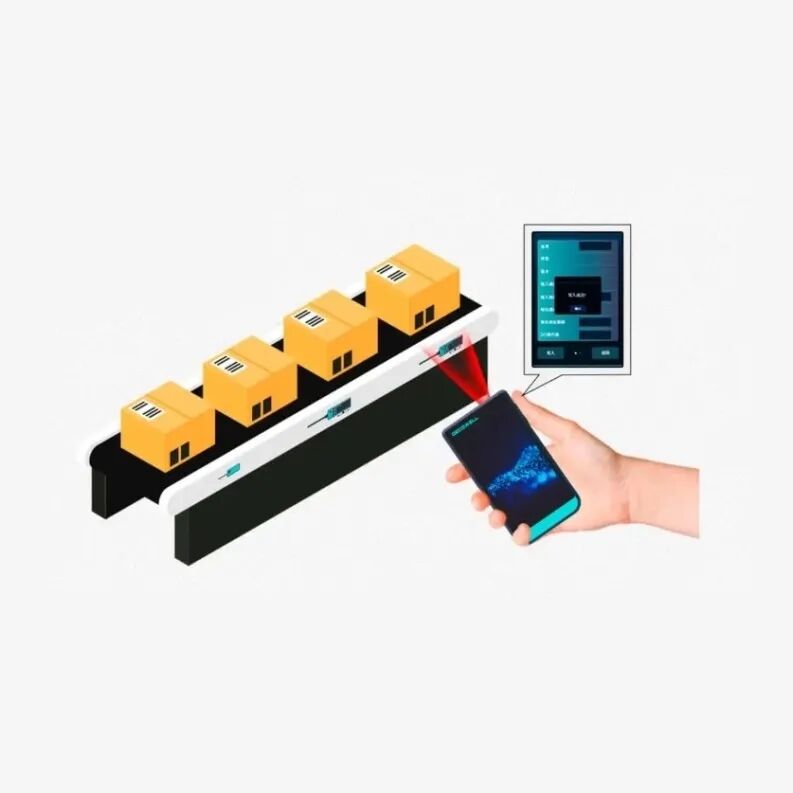

LS 系列手持设备为便于携带的配置从站设备，10cm之内可通过顶部的红外窗口可为每种从站进行参数配置，方便现场人员的调试。

手持设备使用

确保手持设备电量充足，顶部开机键长按 3s 即可开机。

注：手持设备配置从站参数时，需要将 WellBUS 适配器设置到 SET 模式。

读取从站参数

触摸屏幕进入到读取参数界面。

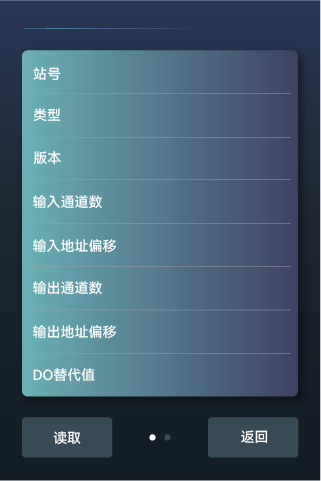

手持设备红外装置对准从站红外装置，距离在 10cm 以内，点击屏幕中的读取按钮或手持右侧读取按键实现读取从站参数功能，如下图所示。

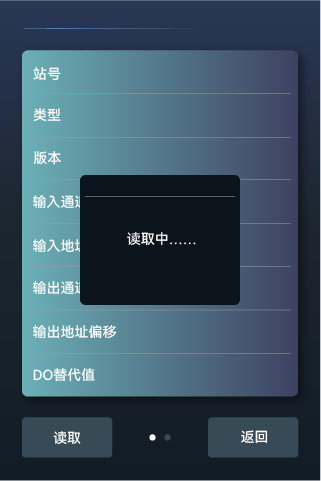

点击读取功能按钮后会弹出读取中界面，如下图所示。

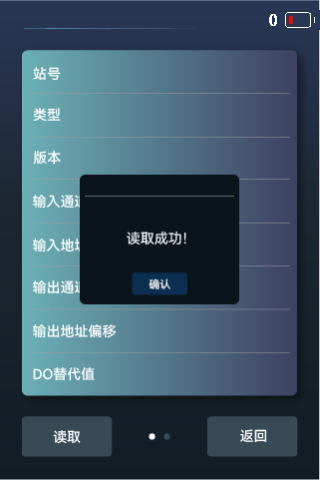

显示读取失败后用户点击确认按钮会返回读取界面，读取成功会显示从站所有信息，如下图所示。

写入从站参数

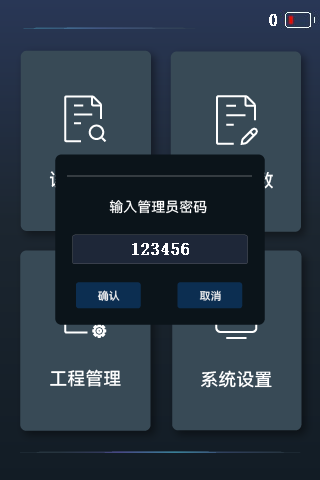

写入从站参数时，需要输入管理员密码（默认 123456），在主界面点击写入参数，会弹出输入管理员密码对话框，输入密码正确才能跳转到写入界面。

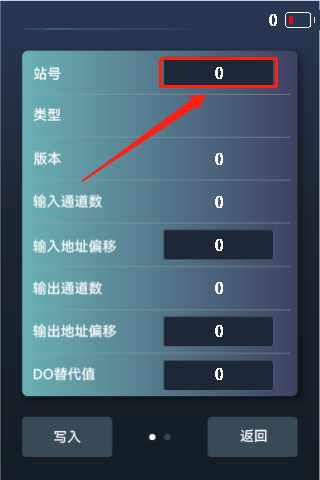

例：编辑从站地址为 1。

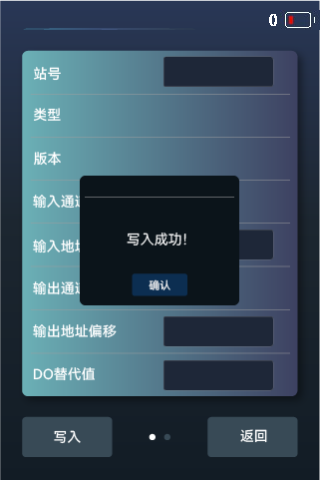

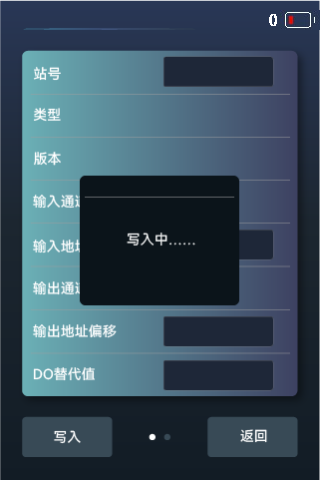

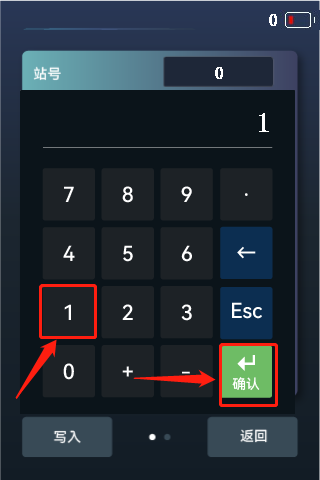

点击输入对话框，弹出输入键盘，编辑从站地址为 1，点击键盘上的回车按键，从站地址编辑完成，编辑完成后，手持设备红外装置对准从站红外装置，距离在 10cm 以内，点击屏幕中的写入按钮或手持设备右侧写入按钮实现写入从站参数功能。
