德克威尔LS系列离散式I/O上位机软件WellBUSTesterTool可以实现模块调试，监控从站状态、从站编址、从站打点断线检测、短路检测等功能，能够快速定位问题，减少停机时间，提高生产效率。

扫描添加WellBUS适配器:

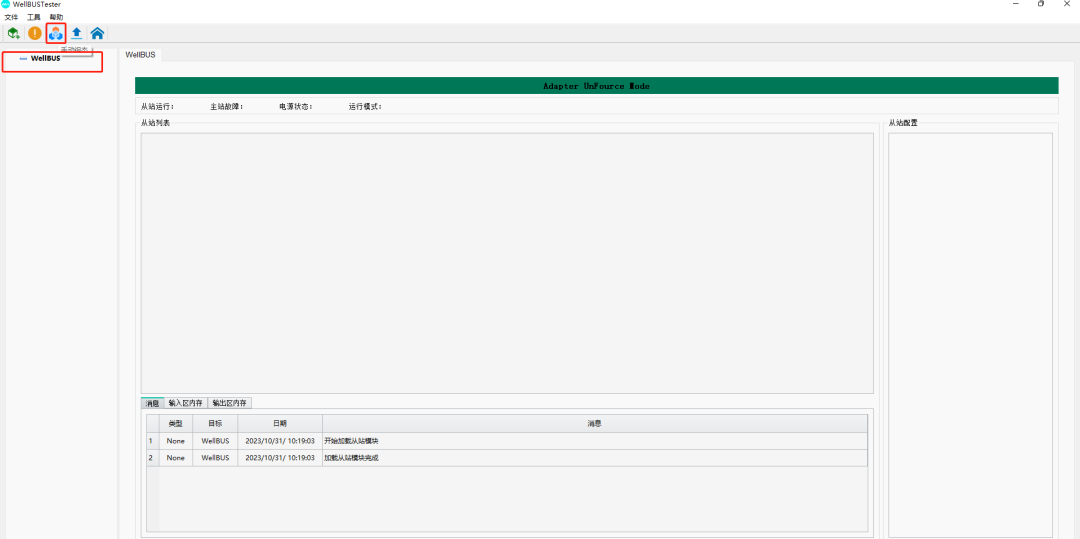

1.添加WellBUS适配器，可以点击1按钮，或右键点击2，空白处弹出按钮“添加适配器”，点击添加。

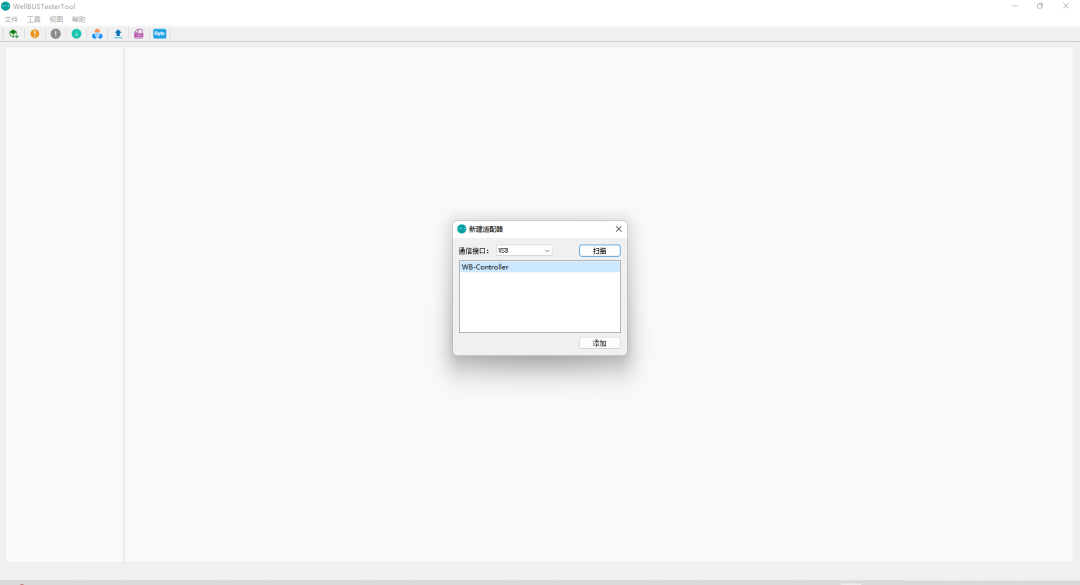

2.扫描适配器如下图，通信接口选择 USB，然后点击扫描列表出现适配器，选中点击添加按钮或双击列表适配器选项即可。

3.添加完成如下图。

加载非重复站号：

正常链接时重复的站号不会自动加载进来，需要手动点击加载。

加载重复站号：

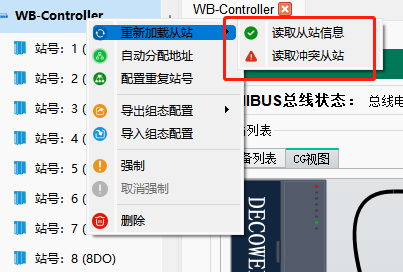

如下图，点击读取冲入从站即可添加重复站点

分配重复站点：

点击配置重复站点，弹出站号重复的从站，这里可以自动配置站号，也可手动设置，这里只可配置站号，无法修改其它参数。设置好站号点击下载配置按钮即可。

自动配置内存地址：

点击按钮，下次分配时即可按照相关设定分配内存。

最小单位按 Bit 分配内存。

如下图，右键 WellBUS 适配器选项，选择自动分配从站 I/O 的内存地址。

分配规则：先分配模拟量后分配数字量。

适配器从站内存分配查看：

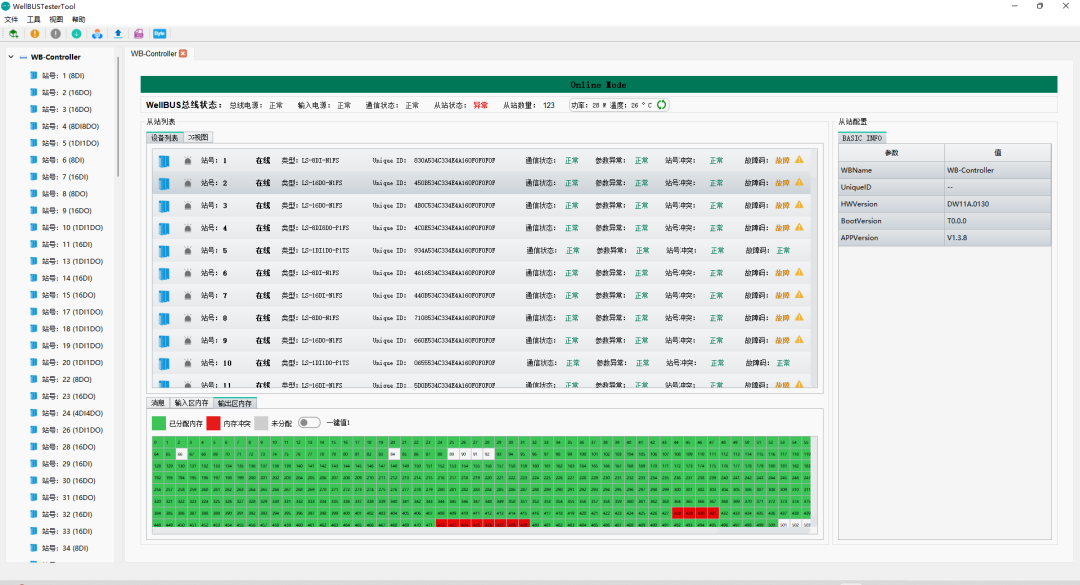

查看方式有两种，一个图表总体查看，一个从站配置参数信息列表查看数据。

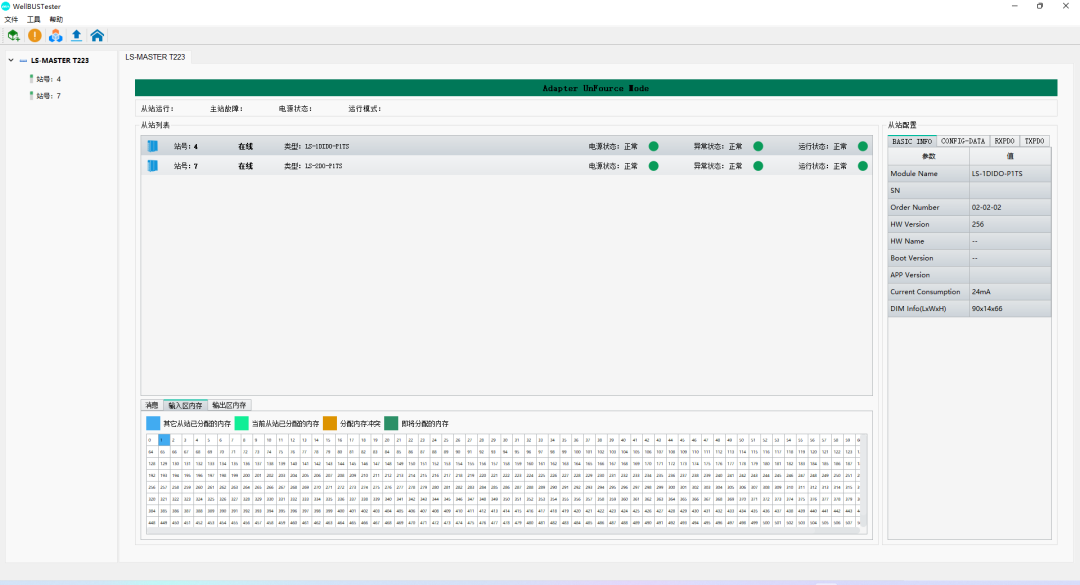

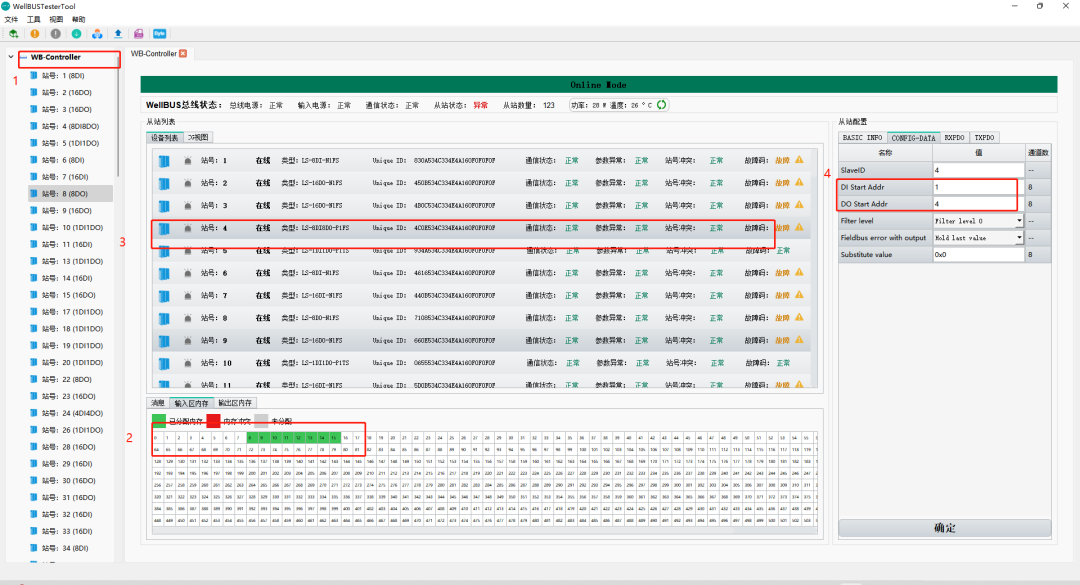

如下图步骤，点击 WellBUS 适配器，按步骤 2 即可查看适配器以图表方式显示输入输出从站 I/O 内存分布。或者按步骤 3 点击选中相应站点，在步骤 4 CONFION-DATA 选项栏查看。

配置从站站号/内存地址：

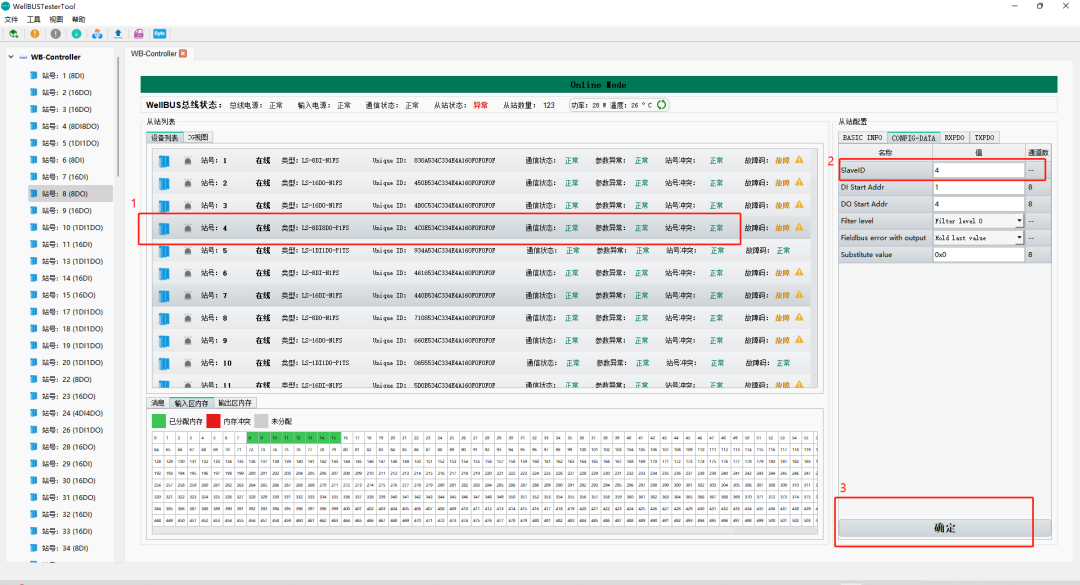

如下图按步骤 1 点击从站列表，从站配置列表显示从站详细信息，选则 CONFIG-DATA 配置从站信息。

SlaveID：从站站号；

DI Start Addr :数字量输入区起始地址；

DO Start Addr:数字量输出区起始地址。

剩下其它配置参数，修改完毕点击下方确认按钮完成修改。

强制模式：

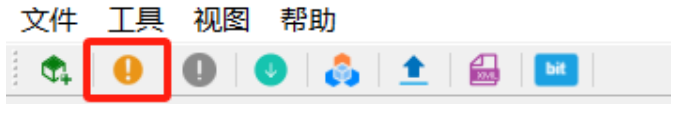

1.进入强制模式，选中 WellBUS 适配器选项，点击按钮适配器即可进入强制模式。

2.打点测试（在适配器没有和 PLC 通讯的情况下，通过上位机软件直接控制 DO 的输出和监控DI 的信号）打点测试适配器必须处于强制模式下。

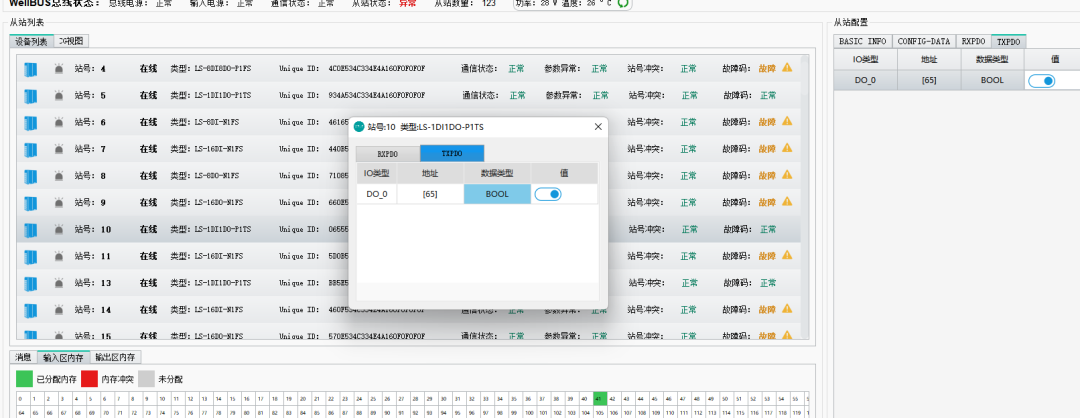

方法一：双击从站列表即可弹出悬浮打点窗口如下图，这里选中站号 10 进行测试。

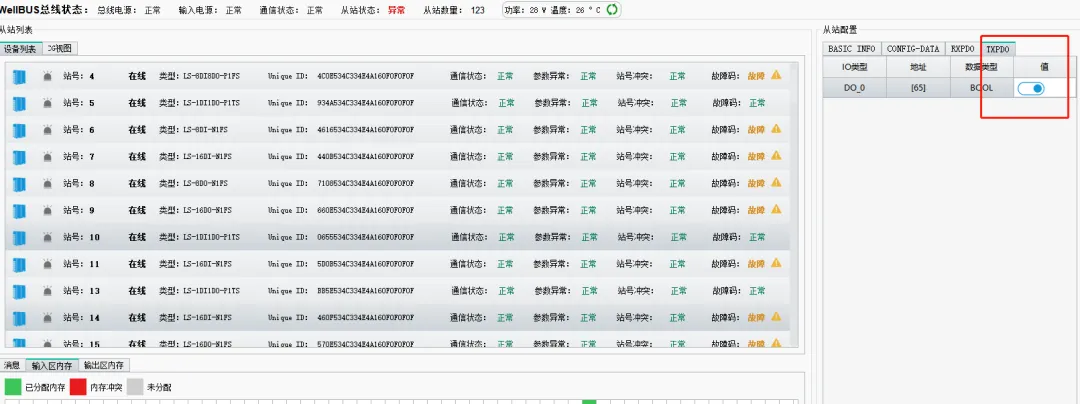

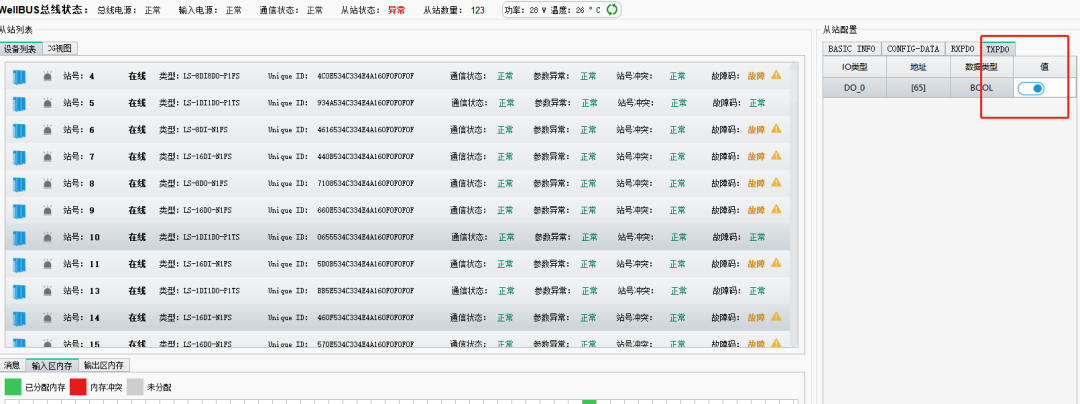

方法二：可以通过从站配置信息栏进行打点测试，如下图所示。

3.取消强制模式

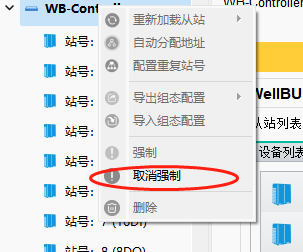

如下图，选中 WellBUS 适配器选项右键弹出菜单栏，点击取消强制按钮即可。

导入组态配置：

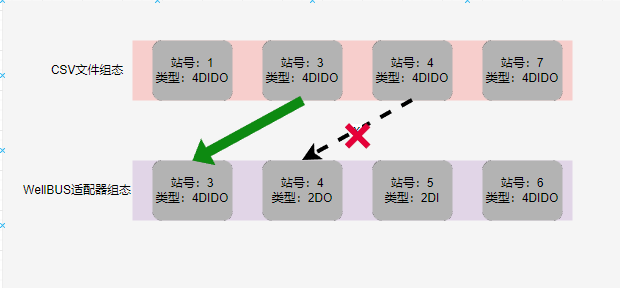

导入 CSV 配置文件信息，这里会将与下位机实际的组态匹配，匹配一致的才会将配置信息保存在组态软件中（站号和类型必须一致），如下图只有站号 3 符合。

CSV 文件可能来自适配器自行导出或手持设备导出。

导出组态配置：

导出当前适配器的组态配置信息，导出的文件可以提供给手持设备或者组态软件自用。

1.常规导出

导出的 csv 文件可以配合手持设备使用，这里在 csv 文件中修改的参数，导入到组态软件，下发配置时根据从站类型和站号进行识别匹配成功方可修改。

2.带 UUID 导出

导出的 csv 文件只可上位机使用，这里在 csv 文件中修改的参数，导入到组态软件，下发配置时根据 UUID 进行识别下发参数。

手动组态的目的：

1.批量配置下位机相同站点相同型号配置信息。

2.导出适配器组态配置 CSV 文件。

3.导入适配器组态配置 CSV 文件。

手动创建的 WellBUS 适配器，并不会和上位机直接通信，这个是上位机静态的组态信息，可以添加从站站点，修改站点的属性，以及修改站点从站类型。

点击：

按钮时才会和下位机通信，并将上位机配置好的站号及其属性下发到适配器。

配置规则：相同的站号相同的从站类型，才会将配置信息下发下去，站号不同或站号相同从站类型不同不会下发配置数据。

手动添加组态：

1.点击按钮，手动添加 WellBUS 适配器

2.添加从站站点组态信息

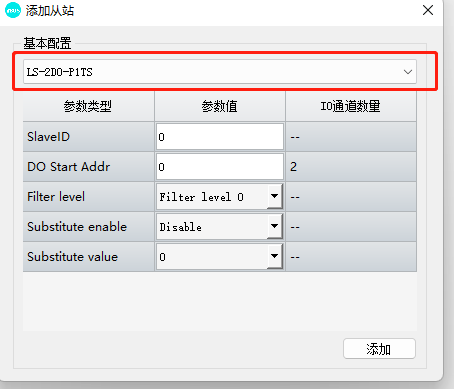

点击按钮，弹出添加从站界面，这里可以选择要添加的从站类型以及修改要添加的站号及其它的属性。

3.添加完成如下图。

下载配置信息：

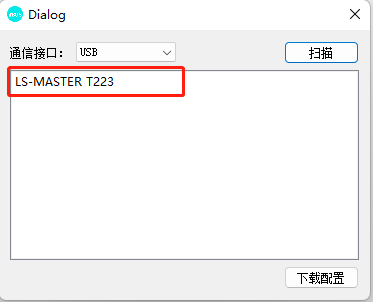

右键 WellBUS 弹出菜单栏，点击按钮，弹出下载配置界面，点击扫描按钮之后选中适配器点击下载配置。

导出组态配置：

导出 CSV 文件，提供给手持设备或上位机使用。

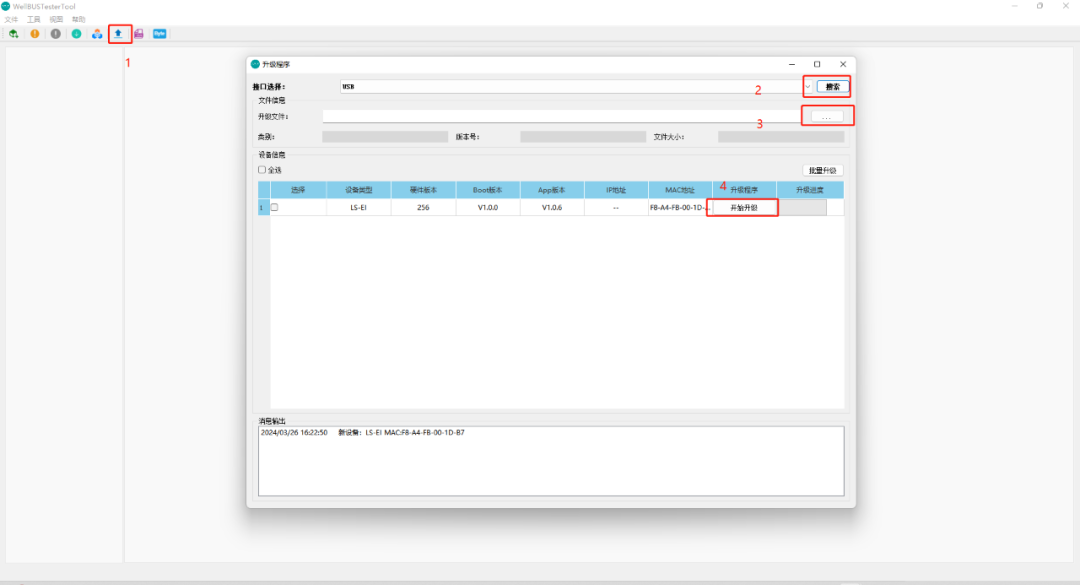

在线升级目前只支持 USB， 点击下图升级按钮 1，弹出界面点击搜索按钮 2，点击按钮 3 添加固件包，点击按钮 4 开始升级。
